デジタル表示で正確・高精度な締め付け作業が出来ます。
しかも簡単操作。
|
|

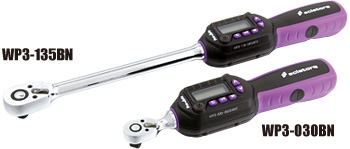

デジタルトルクレンチWＰシリーズ
ITEM
NO. |
差込角 |
トルク
測定範囲
(N・m) |
最小表示
(N・m) |
全長
(mm) |
重量
(kg) |
ケース
(mm) |
標準価格
(円) |
JAN
コード |
WP2-030BN |
 (6.35mm） |
1.5～30 |
0.01 |
221 |
0.4 |
310×121
×60 |
29,500 |
608350 |
WP3-030BN |
（9.5mm） |
1.5～30 |
0.01 |
221 |
0.4 |
310×121
×60 |
29,800 |
608367 |
WP3-060BN |
（9.5mm） |
3.0～60 |
0.01 |
230 |
0.5 |
310×121
×60 |
27,600 |
608374 |
WP3-085BN |
（9.5mm） |
8.5～85 |
0.1 |
271 |
0.5 |
310×121
×60 |
29,500 |
608381 |
WP3-135BN |
（9.5mm） |
6.8～135 |
0.1 |
380 |
0.7 |
471×121
×60 |
32,500 |
608398 |
| WP4-135BN |
（12.7mm） |
6.8～135 |
0.1 |
380 |
0.7 |
471×121
×60 |
33,800 |
608404 |
| WP4-200BN |
（12.7mm） |
10.0～200 |
0.1 |
520 |
1.3 |
676×121
×60 |
45,500 |
608411 |
| WP4-340BN |
（12.7mm） |
17.0～340 |
0.1 |
640 |
1.5 |
676×121
×60 |
51,500 |
608428 |
※JANコードの前に国コード49メーカーコード89530が付きます。
デジタルトルクレンチWPシリーズ

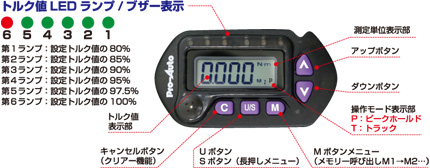

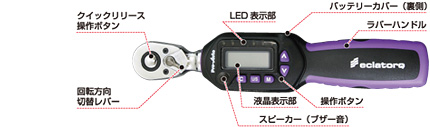

主な特徴
■操作モードの選択が可能
（ピークホールド・トラックモード）
■設定トルク予約機能：9件
（あらかじめよく使う設定トルク値を本体に保存できます。
■右ネジ、左ネジ両方向測定可能。
■測定精度：右（時計回り）±3.0％
左（反時計回り）±4.0％ |
 |
 |
参考資料 締め付けトルク値 目安表
普通ボルト
強度区分
4.6 |
サイズ |
呼び径 |
締め付けトルク値 |
8mm |
M5 |
2.65N・m |
10mm |
M6 |
4.5N・m |
11mm
|
M7 |
7.56N・m |
13mm |
M8 |
10.94N・m |
17mm |
M10 |
21.67N・m |
19mm |
M12 |
37.79N・m |
21.22mm |
M14 |
60.14N・m |
24mm |
M16 |
93.83N・m |
27mm |
M18 |
129N・m |
30mm |
M20 |
183N・m |
32mm |
M22 |
249N・m |
| エアコン |
旧冷媒 |
新冷媒 |
締め付けトルク値 |
| 1/4" |
17 |
17 |
18N・m±2 |
| 3/8" |
22 |
22 |
38N・m±4 |
| 1/2" |
24
|
26 |
55N・m±6 |
| 5/8" |
27 |
29 |
75N・m±7 |
| 3/4" |
36 |
36 |
110N・m±10 |
| 分電盤 |
締め付けトルク値 |
| M8（100-200A） |
9～11N・m |
| M10（180-260A） |
15～20N・m |
| M12（300-450A） |
35～45N・m
|
| M12（800A） |
40～50N・m |
表内のトルク値はあくまで参考数値です。
実際の締め付けトルクは各社のマニュアルをご確認の上設定してください。
|
|
